前回でウッドデッキを設計する準備は整いましたので、今回は具体的な設計図面を作成します。
設計の流れとしては次のとおりです。
設計の流れ
１．設計条件の確認
どんなウッドデッキを作るかを決めます。大きさ、床板を張る方向を決めます
２．材料規格の確認
使う材料の規格には、どのようなものがあるかを確認します
３．根太ピッチの決定
床板を支える根太を、床板と交差する方向に配置します
床板を支える間隔を調整します
４．床板規格の決定
床板の厚さ、幅を決めます
５．大引ピッチの決定
根太を支える大引を、根太と交差する方向に配置します
根太を支える間隔を調整します
６．束柱長さの決定
ウッドデッキ仕上がり高さから、束柱の長さを決めます

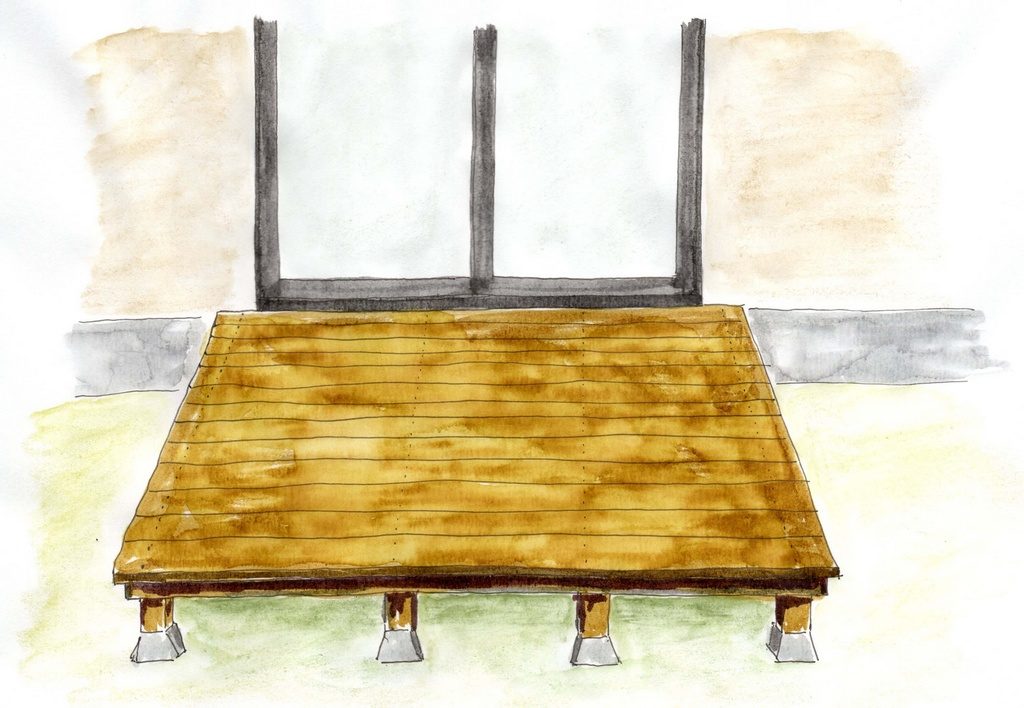

設計条件
規模：幅２.０ｍ、奥行１.５m、高さ４０cm、床板隙間３mm
材料：サイプレス（豪州ヒノキ）
床板：長辺方向（２.０m）に平行とする
工法：サンドイッチ工法
材料規格
サイプレスの製材規格として、世の中に流通しているものを確認します。
床板
板厚が２０mmから３５mmくらいまで多数あります。
板幅も９０mmから１２０mmくらいまで数種あり、バリエーションは豊富です。
根太、大引
断面：３８mm×９０mmが主流です。
束柱
断面：９０mm×９０mmが主流です。
根太ピッチの決定
まず、長辺方向（Ｌ＝２,０００mm）ＡーＡ’断面図における両端の束柱位置を決めます。
両端の束柱中心をどこにするかを考えるため、詳細図をみてください。
束柱（９０×９０mm）の中心から端までは４５mm、根太の幅が３８mm、根太の端からはみ出す長さを３２mmとします。すると、床板先端から束柱中心までは、４５＋３８＋３２＝１１５mmとなります。
次に、 ＡーＡ’断面図 のとおり、両端の束柱中心の距離は、２０００－１１５×２＝１７７０mmとなります。
では、この両端の束柱の間に何本の束柱を置くかを考えます。間に１本を追加して、全部で３本の束柱を置いた場合は、束柱どうしの間が２か所できるため、１７７０÷２＝８８５mmとなります。しかし、この結果はやや長く、今回は頑丈なものを作るので、もう１本追加します。
両端の間に束柱を２本追加する場合は、束柱どうしの間が３か所となるため、１７７０÷３＝５９０mmとなります。十分な強度が見込まれますので、これで決定します。
ちなみに、床板のはみ出し幅は２０～５０mmが適正ですが、今回は束柱中心距離が３で割り切れる数字である１７７０となるように逆算して３２mmとしています。
根太ピッチは、根太ピッチ詳細図のように、束柱中心からの距離４５mmと根太幅３８mmを両側から差し引いて、５９０－（４５＋３８）×２＝４２４mmとなります。
床板規格の決定
床板の厚さは、上を歩くときに床板がたわまないような厚さを決めます。
根太ピッチが４２４mmというのは狭いほうに入りますので、床板は薄い２０mmとします。幅は１０５mmのものを選択します。
床板の隙間は３mmとしますので、隙間を足した床板の幅は１０５＋３＝１０８mmとなります。奥行きは１５００mmとしてますので、必要な床板枚数は１５００÷１０８＝１３.８８→１４枚となります。
よって、仕上がりの床板寸法としては、１０８×１４－３（最後の隙間は不要のため）＝１５０９mmとなります。
床板までが決まりましたので、残りの「５．大引ピッチの決定」と「６．束柱長さの決定」については次回にします。
